От 3D-скана к CAD-модели с помощью Geomagic Design X

В Geomagic Design X возможно:

• Исправлять ошибки в отсканированной модели
• Создавать полигональные сетки и твердотельные модели
• Проводить анализ изменений и отклонений
• Осуществлять сравнительный анализ объектов с эталонной моделью
• Выполнять контроль размеров и качества физических объектов

На рынке представлено много недорогих решений в виде плагинов, интегрируемых с общей системой. Но они в основном имеют ограниченный функционал и не подходят для использования в промышленном производстве. Поэтому мы рекомендуем обратить внимание на полноценные продукты, такие как Design X от Geomagic.

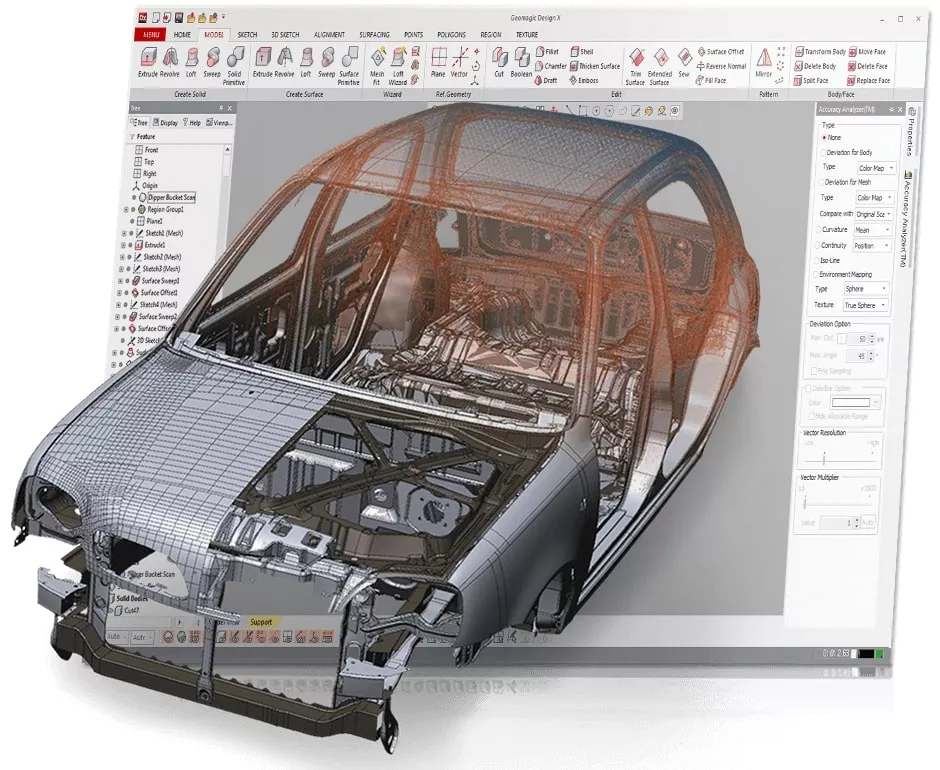

Geomagic Design X — это комплексное ПО для обработки данных 3D‑сканирования, начиная с первичного облака точек до построения параметризированной твердотельной или поверхностной модели для решения задач обратного проектирования.

Какие задачи решает ПО Geomagic Design X

• Обратное проектирование
• Восстановление и оптимизация данных, полученных в результате 3D‑сканирования
• Контроль качества и размеров объекта, получение статистических данных
• Проектирование деталей с повышенными требованиями к прилеганию поверхностей
• Создание цифрового архива отсканированных данных

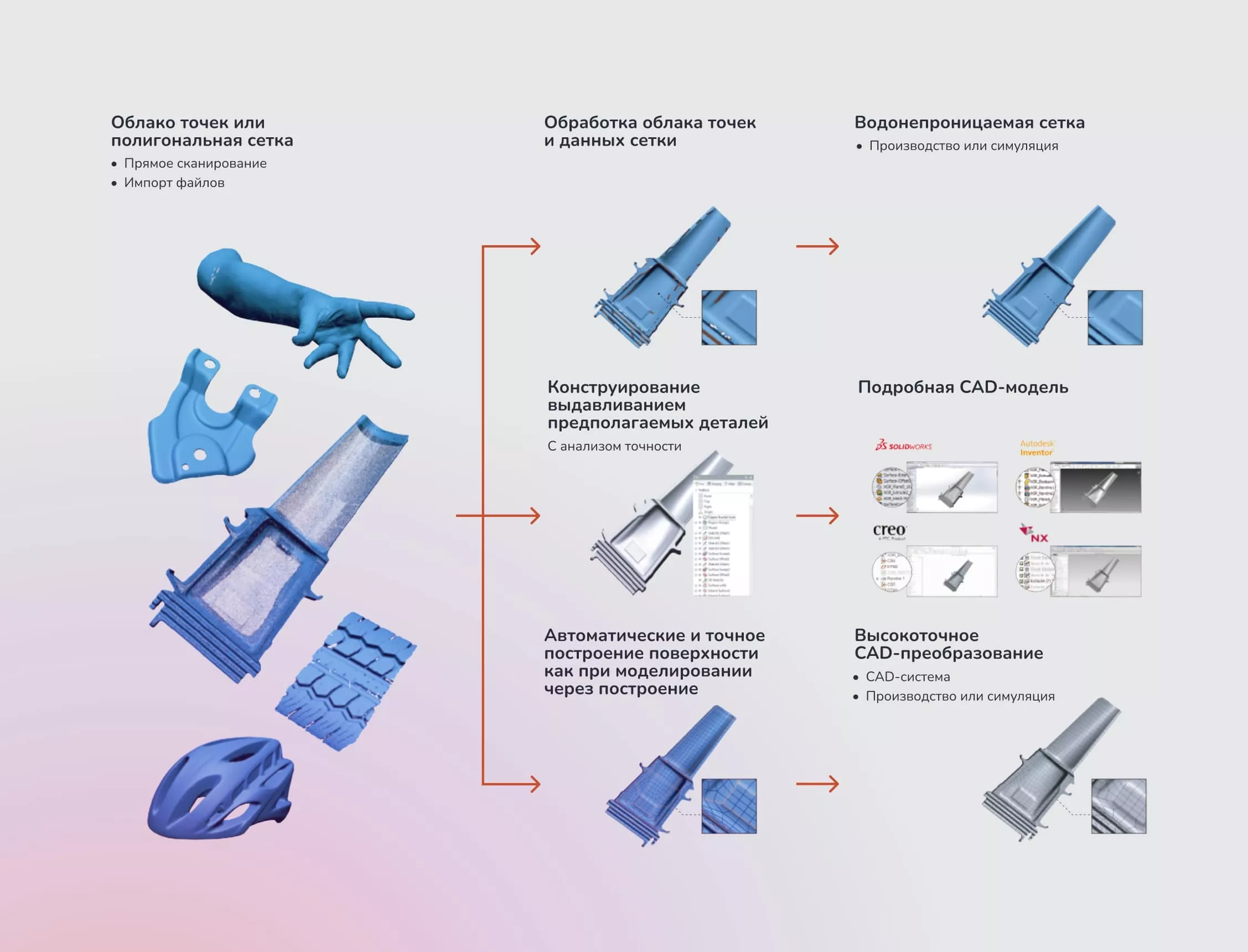

От облака точек к полноценной модели

Рассмотрим немного подробнее, для чего нужны программы для обработки данных 3D‑сканирования, чтобы лучше понять особенности Geomagic Design X.

После измерения детали 3D‑сканером данные в программу загружаются лишь в формате набора точек в пространстве (облако точек). Также объект может быть представлен в виде полигональной модели. Запустить в печать такую модель нельзя, так как она не параметризована.

Geomagic Design X позволяет обработать, идеализировать и построить, в том или ином виде, уже не цифровую, а математическую модель, то есть описать ту же самую геометрию с помощью формул, поверхностей или твердотельных инструментов и передать ее в САПР для дальнейшего использования.

Важно учесть, что существуют отклонения геометрии и недочеты технологии, из-за чего оцифрованный физический объект и идеальная параметризованная модель никогда не будут идентичны.

Какие особенности есть у Geomagic Design X

Среди отличительных преимуществ можно выделить три следующих аспекта:

1. Наличие широкого выбора передовых цифровых инструментов САПР и обработки сканов любой сложности: от мельчайших электронных компонентов до полноценных строительных объектов
2. Программа совместима с большинством 3D‑сканеров, представленных на рынке
3. Высокая производительность: с помощью программы компании смогут снизить расходы на выполнение проектов и сократить сроки выпуска продукта на рынок

Что еще предлагает ПО Geomagic Design X?

1. Воссоздание истории построения САD‑детали в самых передовых САПР
2. Быстрое восстановление утраченной информации в проекте
3. Полное воссоздание моделей по отсканированным данным
4. Множество различных инструментов и алгоритмов обработки данных, в том числе специальный инструмент для предварительной обработки полигональных моделей, ускоряющий дальнейшую работу (удаление шумов, острых граней, самопересечений, микротоннелей и т.п.)
5. Возможность использования основных функций продукта Geomagic Wrap, включая рендеринг
6. Интуитивно понятный и удобный интерфейс
7. Непрерывное усовершенствование программы с возможностью обновления имеющегося продукта до новейшей версии

Системные требования:

• ОС: только Windows 7 и выше
• Процессор: мин. Intel Core i5 или AMD, 3,0 ГГц
• Оперативная память: 16 ГБ и более
• Свободное место на диске: мин. 30 ГБ
• Видеокарта: серия NVIDIA Quadro или NVIDIA GeForce2 ГБ или больше, разрешение 1280×1024 или выше

Что в итоге?

Geomagic Design X — это универсальный инструмент для обратного проектирования практически любых объектов на основе данных 3D‑сканирования. Процесс создания высокоточных CAD-моделей и перенос их в САПР становится быстрым и лёгким, что позволяет предприятиям снижать затраты на проект и сокращать сроки выхода продукта на рынок.
