В промышленности точность – это не просто цифры на чертеже. Это совместимость деталей, ресурс оборудования, безопасность и, в конечном счете, деньги. Ошибка в геометрии может привести к тому, что узел не соберется, станок выйдет из строя или готовая продукция не пройдет приемку. И чем сложнее деталь, тем выше риски.
Традиционные методы контроля – штангенциркули, микрометры, шаблоны – проверены десятилетиями. Но у них есть принципиальное ограничение: они измеряют деталь по точкам, словно проверяют отдельные координаты на карте, не видя всей местности. Сложные изогнутые поверхности, плавные переходы, взаимное расположение элементов – все это остается «за кадром». Контролер может провести сто замеров и не заметить отклонения в том месте, где оно критично. А проблема всплывет только на сборке, когда деталь откажется вставать на место или будет работать с перекосом.
3D-сканирование решает эту задачу иначе: оно измеряет всю поверхность целиком, давая полную картину геометрии, а не разрозненные цифры.
Конечно, существуют и другие инструменты для точных измерений. Например, координатно-измерительные машины (КИМ) – они дают высокую точность, но работают по принципу точечных касаний и требуют, чтобы деталь доставили в лабораторию. Для крупногабаритных или сложных объектов это становится проблемой. А главное – КИМ не дает той полноты данных, которую обеспечивает сканирование. Именно поэтому сегодня 3D-сканирование становится основным инструментом для контроля геометрии в самых разных отраслях – от горнодобывающей промышленности до авиастроения. Оно работает там, где привычные методы бессильны, и дает результат, который понятен всем: от инженера ОТК до генерального директора.
Как выполняется контроль геометрии с помощью 3D-сканера
Весь процесс занимает от 10 до 30 минут и не требует специальных условий, все делается прямо в цеху, на складе или на объекте
Сначала оператор с помощью портативного 3D-сканера оцифровывает деталь. Современные устройства, например, Creaform HandySCAN 3D или MetraSCAN 3D, за считанные минуты получают «облако точек» – точный цифровой слепок всей поверхности, включая сложные изогнутые участки. Точность достигает 0,025 мм, а скорость – 2,25 млн измерений в секунду.
Следующий шаг – сравнение с эталоном. Специализированное ПО, такое как Geomagic Control X, автоматически совмещает отсканированную модель с CAD-чертежом. Программа не просто накладывает одно на другое, она анализирует каждую точку поверхности и выдает цветную карту отклонений:
- зеленый – все в норме;
- синий – деталь тоньше номинала;
- красный – избыток материала.
Такой отчет не нужно расшифровывать. Не надо вникать в таблицы с сотнями чисел – цветовая карта показывает проблему сразу и наглядно. Это понятно и технологу, и конструктору, и руководителю. А главное – видны не только сами отклонения, но и их величина в каждой точке детали. Весь цикл от сканирования до готового отчета занимает от 10 до 30 минут вместо часов работы с ручными инструментами или КИМ. И все это делается без перемещения детали в лабораторию, прямо на месте.
После того как отчет сформирован, вы получаете объективные данные, на основе которых можно принимать решения: принимать партию, требовать замены у поставщика или корректировать настройки оборудования. Никаких «кажется» и «возможно» – только точные цифры и наглядная картина.
Реальные кейсы из практики
Туалетные кабины для ж/д транспорта

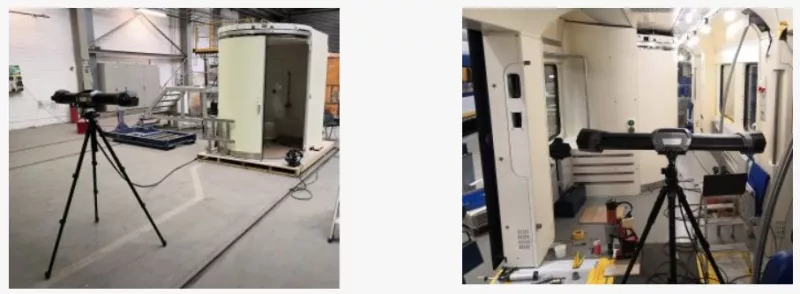

Возьмем производителя железнодорожных составов. Компания работала с поставщиками из разных стран, и детали должны были точно совпадать с проектными спецификациями. Особенно критичной была проверка геометрии туалетных кабин – от нее зависела работа дверей. Специалисты отсканировали кабину прямо на складе, в условиях хранения.
Цветовая карта отклонений показала расхождения в зонах дверных приводов. На основе этих данных инженеры скорректировали настройки, а производитель получил объективный отчет и смог потребовать от поставщиков стабилизации процесса. Проблемы при финальной сборке были исключены.
Оснастка и композитные детали ЛА

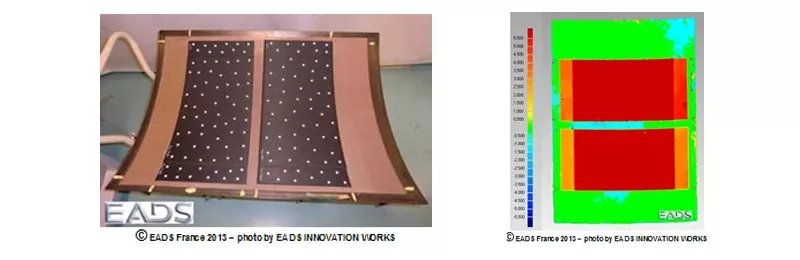

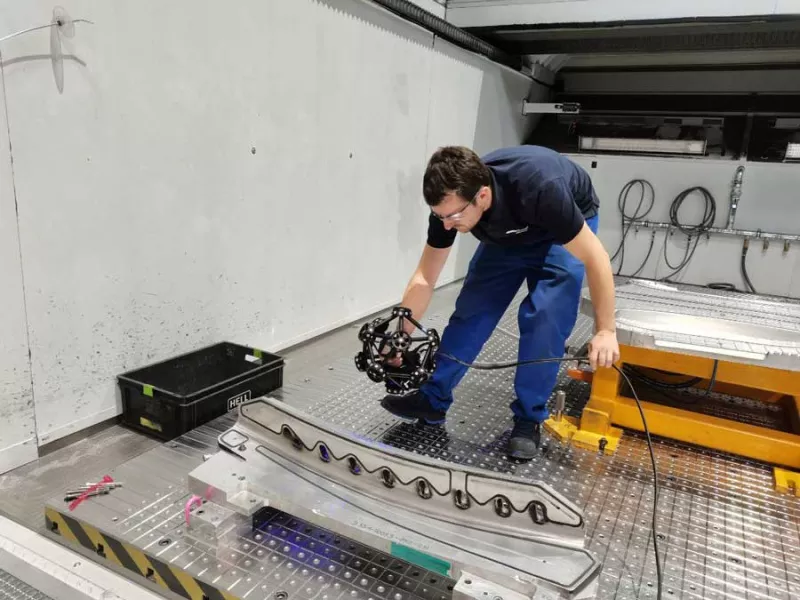

Другой пример – аэрокосмическая отрасль. Один из мировых лидеров в этой сфере изучал деформацию композитных деталей после изготовления. Традиционные методы не подходили: темные и глянцевые поверхности плохо сканируются большинством систем. С помощью портативного сканера оцифровали металлическую оснастку и готовые композитные детали. Проверили соответствие оснастки CAD-плану, сравнили две детали между собой. Полученные данные помогли оптимизировать производственный процесс. Ключевым фактором стала мобильность: сканирование выполнялось прямо на производственной площадке.
Детали аэрокосмической техники
Похожую задачу решал и другой производитель аэрокосмических компонентов – поставщик элементов планера, двигателей и шасси для мировой авиации. Метрологическая служба компании столкнулась с тем, что традиционные контактные системы измерения давали лишь выборочные данные, которых не хватало для оценки сложных криволинейных поверхностей. Компоненты становились все сложнее, а заказчики требовали больше проверок.

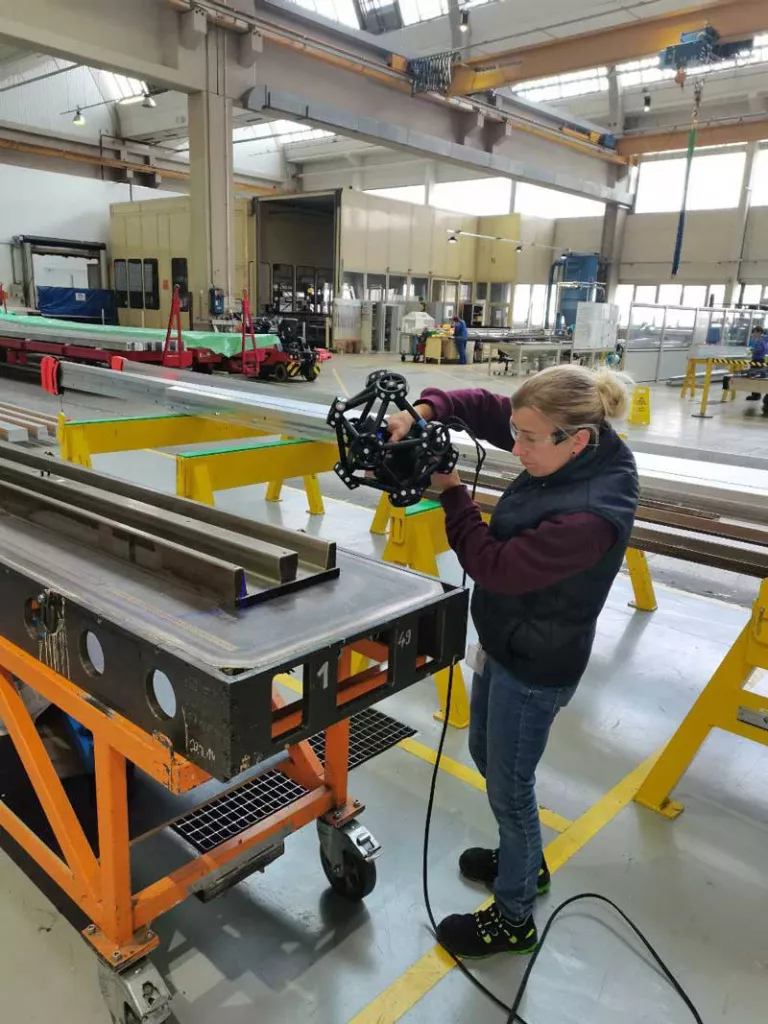

Решением стал портативный 3D-сканер с оптическим трекером Creaform MetraSCAN 3D. Систему внедрили в рабочий процесс с минимальным обучением: инженеры сразу оценили точность и скорость сбора данных. Теперь проверки оборудования и деталей проводятся чаще, отклонения выявляются своевременно, а проблемы решаются проактивно. Как отметил руководитель службы качества, «точность, скорость и простота использования позволили нам проводить более детальные оценки и быстро реагировать на любые проблемы».
Дверные системы для поездов
В железнодорожном машиностроении, при производстве дверных систем для поездов, контроль геометрии тоже является узким местом. Традиционные методы требуют больших затрат времени, особенно при проверке крупногабаритных дверей на испытательных стендах. У разработчика и производителя кастомизированных дверей для железнодорожного транспорта на одном из прототипов дверное полотно вышло за пределы допусков, что влияло и на сборку, и на работу механизма.

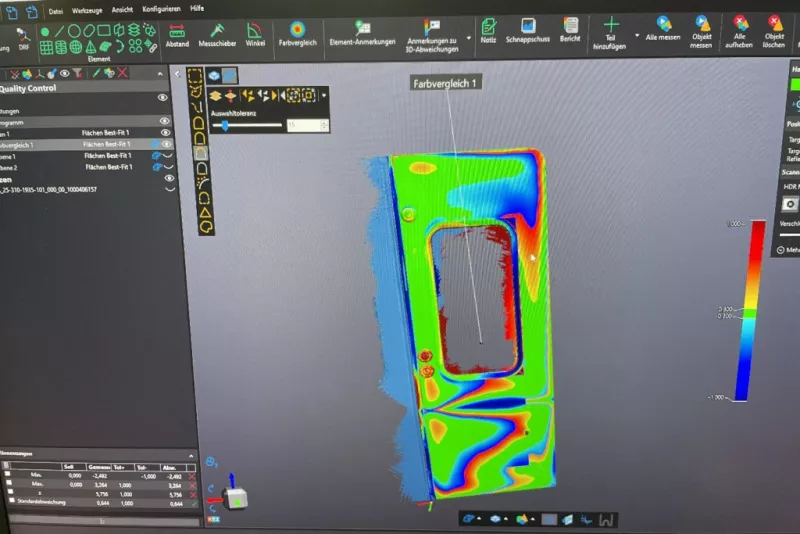

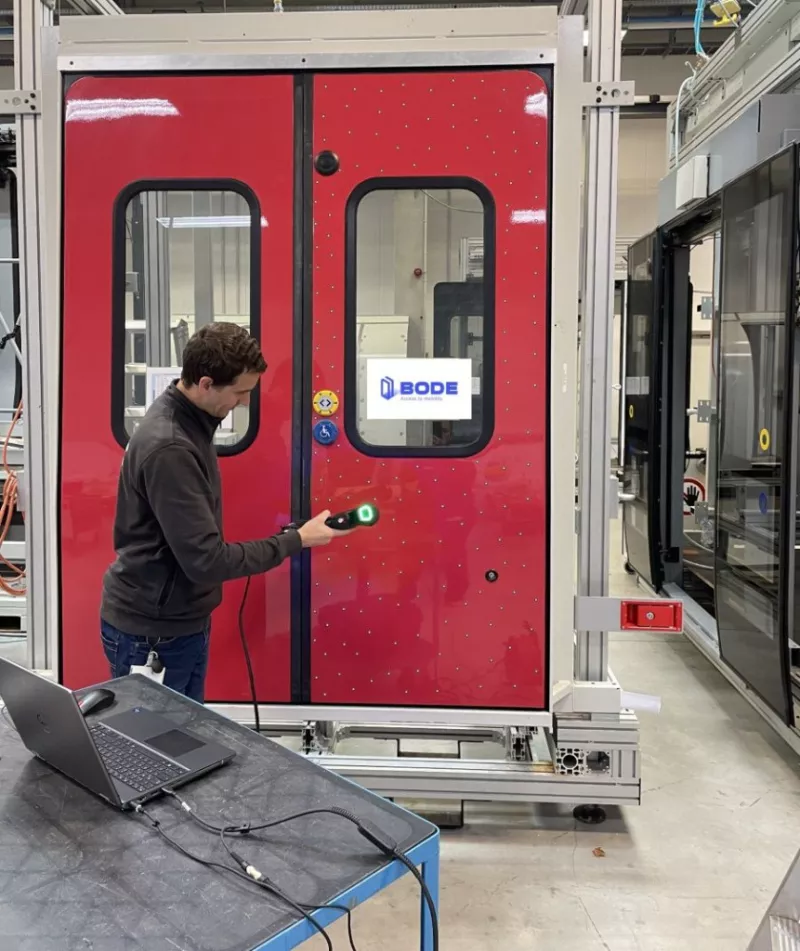

Сканер Creaform HandySCAN позволил захватить данные в реальном времени и визуализировать отклонения с помощью цветовой карты. Инженеры сразу увидели, где именно геометрия «ушла» от эталона, и смогли точечно скорректировать компоненты. Результат – сокращение объема испытаний, снижение трудозатрат и повышение качества продукта.
Эти кейсы – не единичные случаи. За каждым из них стоят реальные предприятия, которые перешли от догадок к точным данным, от недель ожидания – к часам работы, от брака – к стабильному качеству.
Почему 3D-сканирование лучше традиционных методов
На примерах выше видно, как технология работает в разных отраслях. Теперь давайте резюмируем, почему 3D-сканирование выигрывает у привычных методов контроля.
- Скорость. На проверку сложной детали уходит от 10 до 30 минут вместо нескольких часов ручных замеров. В некоторых случаях время контроля сокращается на 40–70%. Это значит, что вы не ждете неделями результаты измерений, а получаете их практически сразу, прямо в процессе производства.
- Полнота данных. Сканер видит всю поверхность, а не отдельные точки. Вы получаете информацию о форме, деформациях, взаимном расположении поверхностей – то, что невозможно «увидеть» штангенциркулем или микрометром. Никаких «белых пятен».
- Объективность. Цифровой отчет исключает человеческий фактор. Это не «мне кажется» и не «похоже на правду». Это точные данные, которые можно перепроверить в любой момент. Результат не зависит от усталости контролера или его квалификации – система фиксирует объективную реальность.
- Мобильность. Современные ручные 3D-сканеры позволяют проводить измерения прямо в цеху, на складе или на объекте заказчика. Деталь не нужно транспортировать в лабораторию, а значит, вы экономите время и исключаете риски повреждения при перевозке.
Что насчет ограничений? У 3D-сканирования есть особенности, о которых важно знать. Блестящие, хромированные или черные матовые поверхности могут создавать трудности для оптических систем: они отражают или поглощают свет, искажая результат. Но это решается просто: наносим временный матирующий спрей, который смывается водой за секунды, или используем режим синего лазера. Опыт показывает: современные сканеры хорошо работают даже на темных и глянцевых композитных поверхностях, где традиционные системы бессильны.
Для глубоких отверстий и скрытых полостей используем специальные щупы или комбинируем сканирование внешней поверхности с промышленной компьютерной томографией. Если нужно заглянуть внутрь, мы заглядываем.
Что вы получаете в итоге
Контроль геометрии с помощью 3D-сканирования – это не про «модную технологию». Это про конкретную пользу: вы точно знаете, что у вас на входе, что происходит на каждом этапе производства и что в итоге попадает к заказчику:
- цветовая карта отклонений – визуальное доказательство качества или брака;
- цифровой протокол измерений – объективный документ для отчетности;
- возможность оперативно реагировать – исправлять процесс до появления массового брака, а не после того, как партия уже изготовлена.
Вместо того чтобы гадать, «пройдет или не пройдет» деталь, вы получаете точные и наглядные данные, на основе которых можно принимать решения.
Если у вас есть задача по контролю качества, входному контролю комплектующих или вы хотите разобраться, почему что-то пошло не так при сборке, мы можем помочь. Работаем с объектами любого размера – от мелких деталей до крупногабаритных конструкций. Выезжаем на вашу площадку в любой регион Казахстана, а также в Узбекистан, Кыргызстан, Таджикистан, Туркменистан, Азербайджан, Армению и Грузию.
Подробнее об услугах 3D-сканирования Керуан.
Оставьте заявку на сайте, и мы бесплатно проконсультируем, оценим ваш объект и предложим решение.
Кейсы и фото предоставлены компанией FARO CREAFORM
