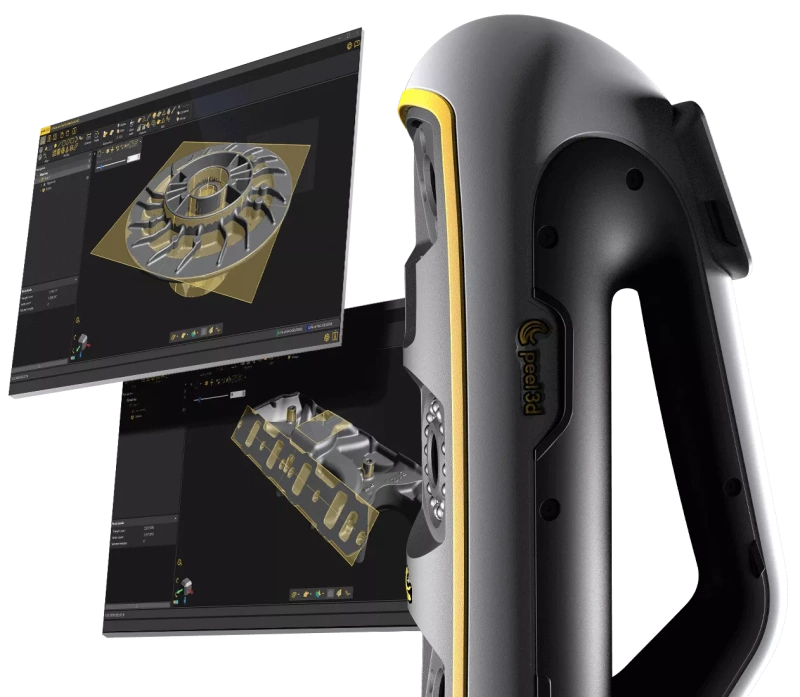

Комплекс Peel 3.CAD

Комплексное решение для обратного проектирования

  • Комплект под ключ: 3D-сканер и интегрированное ПО для обработки сканов и обратного проектирования
  • Измерение объектов от 10 см до 3 м
  • Точность измерений до 0,1 мм
  • Скорость сканирования 1 250 000 измерений в секунду
  • Сканирование прозрачных, черных, зеркальных поверхностей, а также кожи и ткани
  • Обработка, улучшение, оптимизация и экспорт 3D-моделей в САПР
  • Универсально для различных отраслей: от машиностроения до искусства и медицины

Решаемые задачи

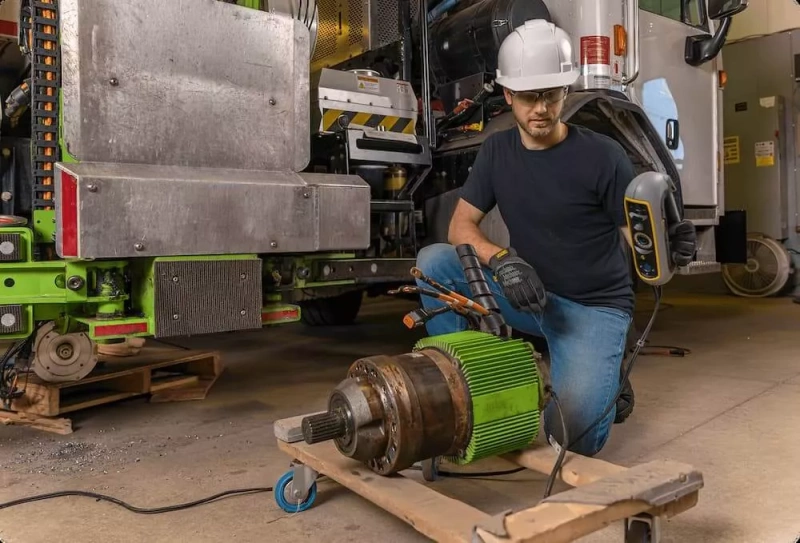

  • Обратное проектирование с целью разработки новых продуктов
  • Дизайн продуктов и его корректировка
  • Создание 3D-моделей человека, индивидуальных протезов и ортезов, визуализация и планирование операций
  • Восстановление и оцифровка существующих изделий
  • Научно-исследовательская и образовательная деятельность
  • Создание AR, VR и цифрового контента

Демонстрация 3D‑сканера онлайн

Узнайте, решит ли 3D‑сканер вашу задачу на производстве: оставьте заявку, и специалисты KERWAN 3D проведут бесплатную демонстрацию возможностей оборудования

Оставить заявку

Технические характеристики

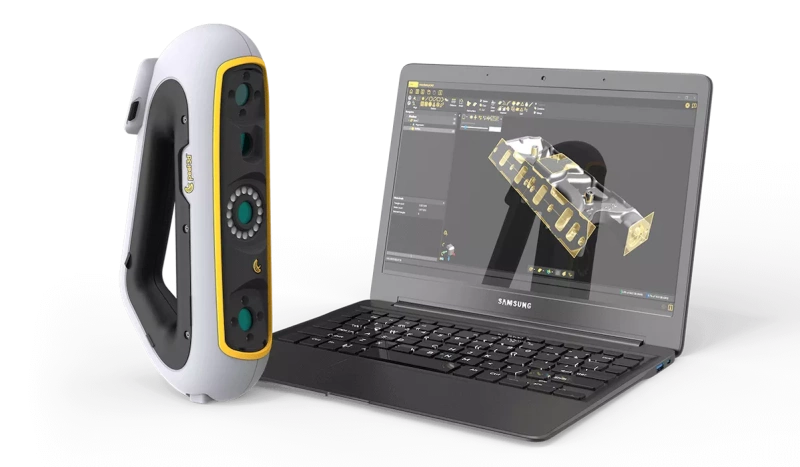

Характеристики Peel 3.CAD
Разрешение 0,25 мм
Точность 0,250 мм/м - 0,1 мм
Объемная точность (на основе размера детали) 0,250 мм/м - 0,1 мм
Диапазон размеров объекта (рекомендуемый) 0,1 - 3 м
Скорость измерений 1 250 000 измерений в секунду
Зона сканирования 340 х 475 мм
Источник проекционного света IR VCSEL
Расстояние до объекта при сканировании 250 - 550 мм
Глубина поля 300 мм
Разрешение текстуры от 50 до 200 точек на дюйм
Глубина цвета 250 DPI
Встроенное программное обеспечение peel.OS, peel.CAD
Формат экспорта данных dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .dxf, .iges*, .step*
Вес 950 гр
Размеры (Ш × Д × В) 304 х 150 х 79 мм
Совместимое программное обеспечение peel.OS, peel.CAD
Комплектация Специализированное ПО peel.OS и peel.CAD
Позиционные маркеры диаметром 6 мм
Позиционные маркеры диаметром 6 мм на сильной клеевой основе
USB-кабель для подключения
Противоударный кейс для переноски 3D-сканера
Зарядное устройство для сканера
Гарантия 12 месяцев
Скачать брошюру

Аксессуары в комплекте

Позиционные метки

Позиционные метки

Магнитные маркеры, которые можно располагать на железную поверхность или размещать на плоскости вокруг небольших изделий для последующего сканирования. Возможность повторного использования

Позиционные метки на сильной клеевой основе

Позиционные метки на сильной клеевой основе

Магнитные маркеры с сильной клеевой основой, которые можно располагать на железную поверхность или размещать на плоскости вокруг небольших изделий для последующего сканирования. Возможность повторного использования

Противоударный кейс для переноски сканера

Противоударный кейс для переноски сканера

Водонепроницаемый, ударопрочный и пылезащитный кейс для транспортировки 3D-сканеров. Компактность и легкость кейса позволяют без проблем взять его с собой в салон самолета

Кабель подключения

Кабель подключения

Кабель для подключения сканера к ПК

Зарядное устройство для 3D-сканера

Зарядное устройство для 3D-сканера

Технические характеристики:
Входные параметры: 100-240V / 1,5 A / ~50-60 Hz
Входные параметры: 24V / 2,5 A

Есть вопросы?

Свяжитесь с нами, если у вас есть вопросы о решениях. Мы можем предложить вам специальные условия.

ФИО *
Телефон *
Email *
Поля, отмеченные * — обязательны к заполнению.

Совместимые программные продукты

Программный продукт Creaform VXmodel

Программный продукт Creaform VXmodel

Обработка данных сканирования для 3D‑печати или экспорта в САПР

подробнее

Программный продукт Creaform VXinspect

Программный продукт Creaform VXinspect

Контроль геометрии 3D-модели

подробнее

Часто задаваемые вопросы (FAQ)

Какие детали измеряет сканер?
3D-сканер peel 3 измеряет любые детали размером от 10 см до 3 м.
До 0,1 мм.
Благодаря удобному интерфейсу, встроенным подсказкам и интуитивно понятному ПО, это решение для 3D‑измерений просто в использовании и не требует долгого обучения независимо от опыта и уровня знаний пользователя. Также специалисты KERWAN 3D также проводят обучение заказчиков работе с оборудованием и программными продуктами, что позволяет максимально упростить процесс внедрения 3D‑сканирования в ваше производство.

peel.OS — универсальное ПО, созданное специально для этой линейки 3D‑сканеров. Встроенное программное обеспечение позволяет очищать, сшивать сканы нескольких сессий, выравнивать и заполнять объекты, применять текстуры и цвета. По завершению работ 3D‑скан можно экспортировать либо в peel.CAD для обратного проектирования, либо в любую другую САПР.

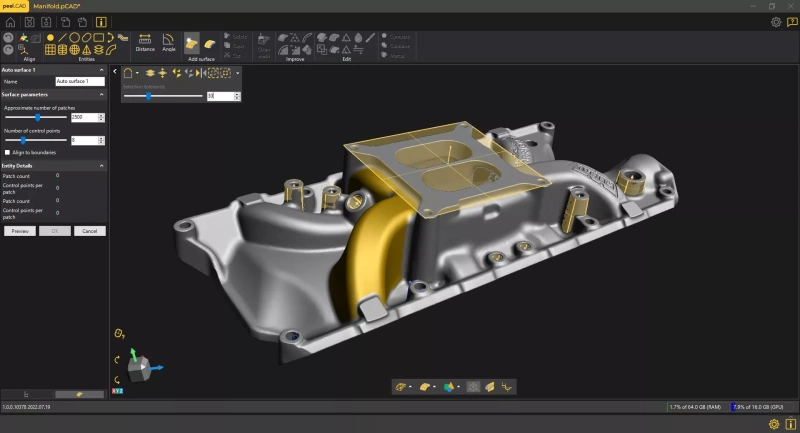

В модели peel 3 CAD добавлен дополнительный модуль peel.CAD, который позволяет использовать инструменты для обратного проектирования. Программное обеспечение также дает возможность создавать геометрические объекты и сечения, улучшать и редактировать 3D‑модели.

Да, peel 3 сканирует цветные объекты, а также прозрачные, черные и зеркальные поверхности. Сканирование возможно как с использованием меток, так и без них. В программном обеспечении сшивка сканов выполняется в том числе и по геометрии объекта.
Полигональную модель можно экспортировать в .obj, .ply, .wrl, .fbx, .x3d, .ma, .zpr. Данные обратного проектирования — в .step, .iges. Далее файл может быть передан в CAD программу — SOLIDWORKS®, Inventor®, PTC и др.
На сканер действует гарантия не менее года с даты поставки, которая покрывает стоимость деталей и работ. Гарантия не распространяется на неисправности, вызванные несчастным случаем, небрежным обращением или неправильным использованием.
Да, наши эксперты готовы провести бесплатную онлайн-демонстрацию 3D-сканера. Вы сможете оценить, насколько оборудование справится с вашей задачей. Заполните заявку, и наши специалисты свяжутся с вами в ближайшее время.

Почему стоит заказать 3D‑сканер в KERWAN?

Сферы применения

  • Машиностроение
  • Автомобилестроение
  • Промышленность
  • Медицина
  • Культура и искусство
  • Наука и образование
  • Развлечения и AR
