Исходные данные
Компания Birr Machines AG, расположенная в Кляйндёттингене (Швейцария), специализируется на обслуживании электрического оборудования мощностью от 50 кВт до 30 МВт. Помимо разработки оборудования, предприятие выполняет сервисную поддержку машин, произведенных более 55 лет назад компанией ABB (ранее BBC), по всему миру.
В прошлом году Birr Machines AG получила заказ на воссоздание встроенного трансформатора для АЭС мощностью 8,5 МВт. Основная сложность проекта заключалась в необходимости корректного восстановления стальной рамы при полном отсутствии исходной конструкторской документации.
Для эффективного решения задачи с необходимым уровнем качества была привлечена немецкая компания SCAN IT 3D GmbH, которая оказывает услуги в сфере измерений и 3D‑сканирования. Перед подрядчиком стояла задача зафиксировать фактическое состояние изделия и подготовить точную 3D-модель с заданными размерами.
Выполнение проекта

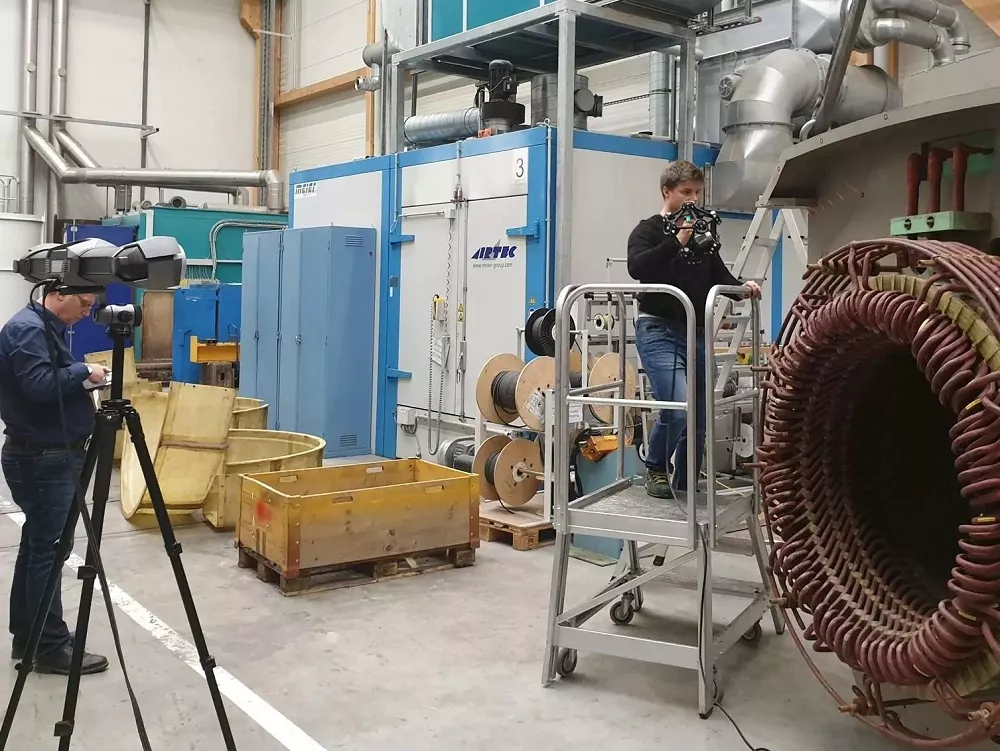

Для 3D‑сканирования использовалась система Creaform MetraSCAN 3D. Этот сканер особенно хорошо подходит для измерения крупных механических объектов, таких как электрические двигатели. MetraSCAN 3D обеспечивает высокую скорость сканирования при высокой точности и разрешении.

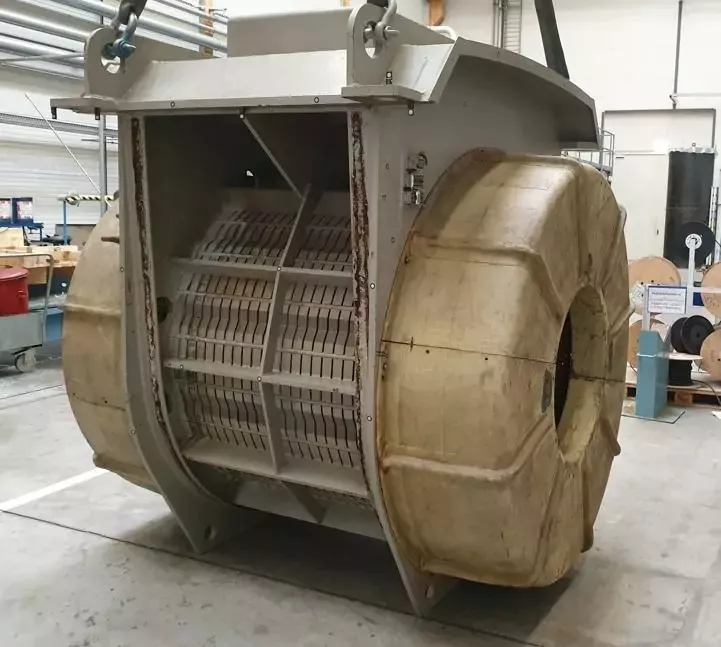

В рамках проекта был отсканирован электродвигатель габаритами примерно 2 × 2 × 2,5 м. Общая площадь оцифрованной поверхности составила около 35 кв. м.
Отдельные измерения в труднодоступных для сканера местах выполнялись с помощью оптической координатно-измерительной системы Creaform HandyPROBE, после чего полученные данные объединялись со сканами.
Даже измерения кожухов лобовых частей обмоток, изготовленных из стеклопластика, удалось выполнить без их демонтажа.
Обратитесь в компанию KERWAN! Наши специалисты не только подберут необходимое оборудование и ПО под ваши задачи, но и выполнят весь цикл внедрения решений на предприятии — от поставки и консультаций до пусконаладки и обслуживания.
Дальнейшая обработка данных
Для последующей работы заказчик использовал программное обеспечение SolidWorks. Это позволило наложить данные 3D‑сканирования на CAD‑модель и практически исключить вероятность неоднозначной интерпретации геометрии.
Данные, полученные в процессе реверс-инжиниринга, включая дерево построения и все размеры, были перенесены из Geomagic Design X в SolidWorks, что дополнительно упростило рабочий процесс.
Обратное проектирование

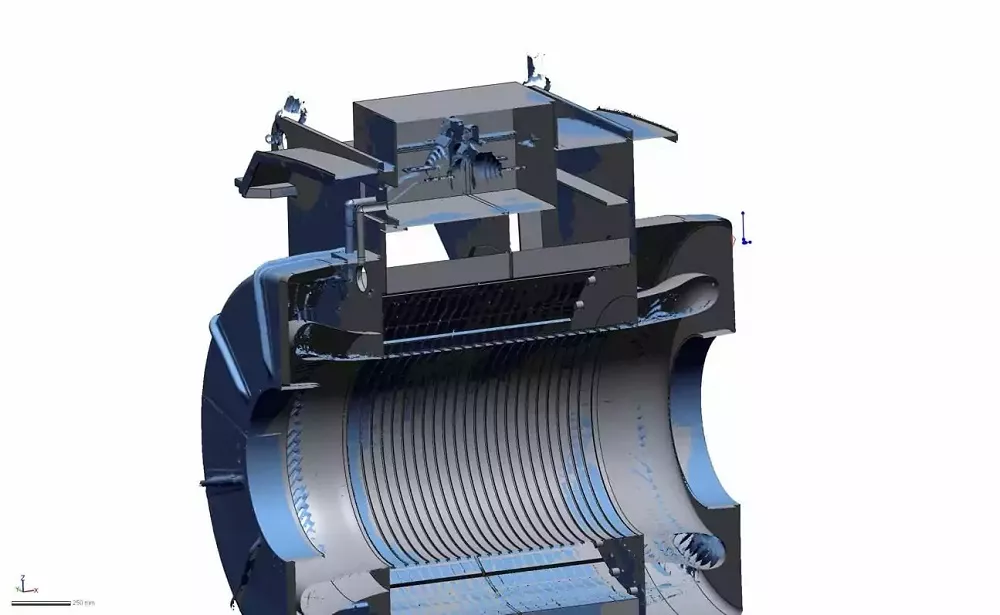

Для реверс-инжиниринга стальной конструкции использовалось программное обеспечение Geomagic Design X.

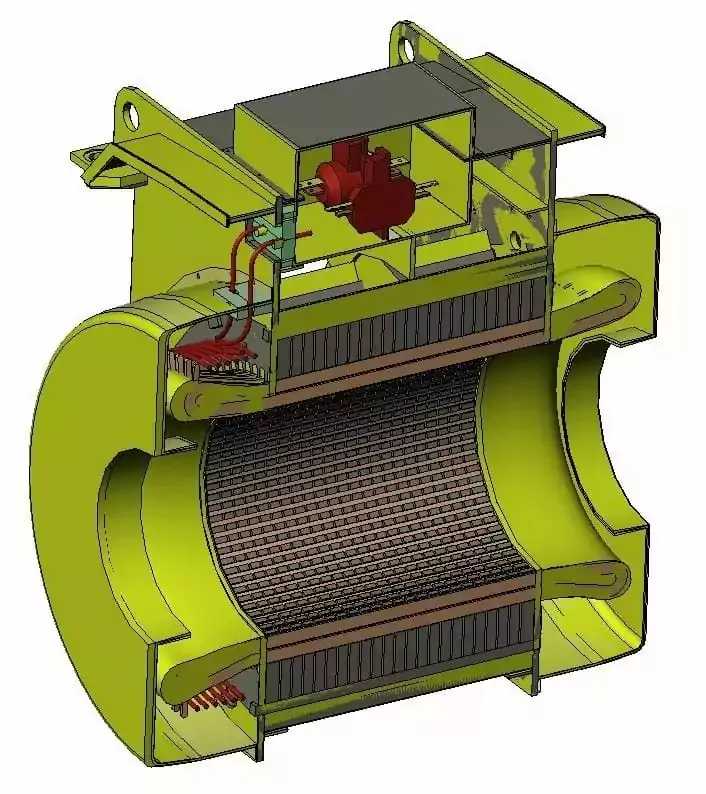

Заказчику были переданы нативные модели SolidWorks. Кожухи также были смоделированы в Design X и могут быть напрямую использованы в производстве.
Конструкторская проработка
В рамках проекта специалисты SCAN IT 3D GmbH выполнили разработку конструкции методом реверс-инжиниринга, максимально точно опираясь на данные 3D‑сканирования. Это создало надежную основу для дальнейшей работы в CAD-системе заказчика.
Результаты: сканирование — за день, реверс-инжиниринг — за два
Для выполнения 3D‑сканирования с использованием системы MetraSCAN 3D потребовался один рабочий день.
Реверс-инжиниринг корпуса и кожухов был завершен за два дня. Дополнительно выполнялись согласование с заказчиком и минимальные корректировки.
Для проектов подобного масштаба реалистичным считается общий срок выполнения от 3 до 5 дней.
Преимущества для заказчика
- Нет необходимости в ручных измерениях
- Отсутствуют затраты на приобретение дополнительного измерительного оборудования
- Быстрое получение всех размеров в масштабе непосредственно в CAD-системе

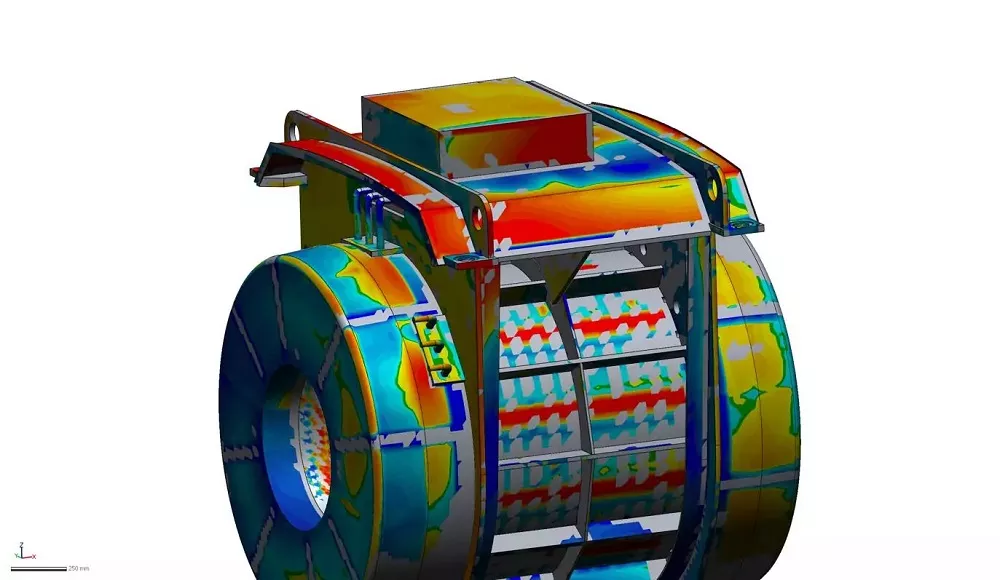

- Возможность постоянного сравнения CAD‑модели с данными с сканирования с помощью цветовых карт отклонений
Компания SCAN IT 3D GmbH уже успешно реализовала множество проектов с использованием 3D‑сканеров Creaform и собственной экспертизы в области реверс-инжиниринга.
Данный материал был предоставлен компанией SCAN IT 3D GmbH для публикации компанией Creaform.
