Программный продукт Geomagic Design X

Решение продается юридическим лицам на территории Казахстана, Кыргызстана, Узбекистана и Армении

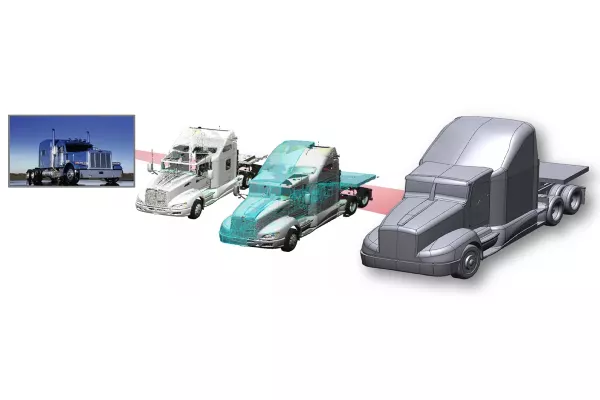

Комплексное решение для реверс-инжиниринга на основе данных 3D-сканирования

  • Полный цикл обратного проектирования: от данных 3D-сканирования до создания CAD-модели
  • Поддержка более 60 форматов файлов, в т.ч. облака точек и САПР
  • Автоматизированные инструменты для проверки и сравнения с исходными данными
  • Конвертация органических форм в точные модели САПР
  • Легко совмещает, обрабатывает и уточняет большие сетки и данные облаков точек и выполняет конструирование сетки
заказать кп Получить демоверсию

Решаемые задачи

  • Реверс-инжиниринг
  • Реставрация и оптимизация данных, полученных в результате 3D-сканирования
  • Анализ качества и размеров сканируемого объекта, статистика данных
  • Проектирование деталей с повышенными требованиями к прилеганию поверхностей
  • Архивирование данных сканирования

Бесплатная демоверсия Geomagic Design X

Протестируйте программный продукт и узнайте, решит ли он вашу задачу! Оставьте заявку, и в ближайшее время специалист KERWAN 3D свяжется с вами.

Получить демоверсию

Примеры внедрения

Обратное проектирование электродвигателя мощностью 8,5 МВт

Обратное проектирование электродвигателя мощностью 8,5 МВт
Оборудование
Программный продукт Geomagic Design X
3D-сканер Creaform MetraSCAN 3D
Отрасль
Атомная промышленность
Задача

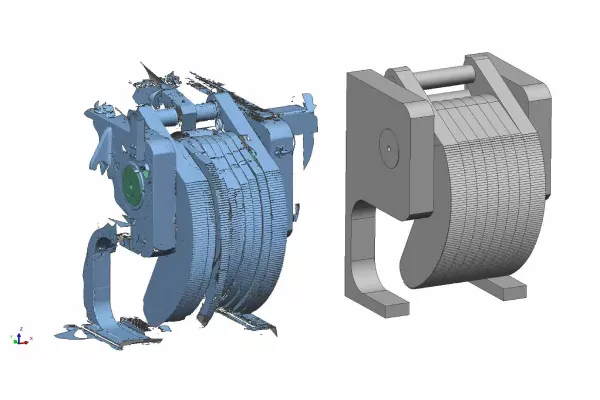

Воссоздание встроенного трансформатора для АЭС при полном отсутствии исходной конструкторской документации.
Что сделано
  • Проведено высокоточное 3D-сканирование объекта габаритами 2×2×2,5 м с помощью системы Creaform MetraSCAN 3D
  • Выполнены измерения труднодоступных зон с помощью Creaform HandyPROBE
  • В ПО Geomagic Design X проведено обратное проектирование с созданием параметрических моделей
Результат
  • Подготовлена точная цифровая копия и нативные CAD-модели в формате SolidWorks с полным деревом построения
  • Срок выполнения работ составил всего 3 дня (1 день на сканирование и 2 дня на моделирование)
  • Исключены ошибки ручных измерений и необходимость в покупке дополнительного измерительного оборудования
узнать подробнее

Технические характеристики Geomagic Design X

Минимальные требования Рекомендуемые требования
Операционная система Windows 10 64-бит или новее¹ Windows 11 64-бит
Процессор Intel® 64-bit или AMD® 64-bit Intel® Core™ i7/i9 (13-го поколения или новее), AMD Ryzen™ 7/9 (серия 5000 или новее)
Оперативная память (RAM) 8 ГБ 32 ГБ или более
Жесткий диск 30 ГБ свободного места² SSD на 512 ГБ или более
Дисплей HD (1280x720) Full HD (1920x1080) или выше
Видеокарта (GPU) NVIDIA с поддержкой OpenGL 4.0 и 2 ГБ VRAM NVIDIA RTX серии с 4 ГБ VRAM или более
Отверстие Трехкнопочная мышь или 3D-мышь (например, устройства 3Dconnexion)
1. Конфигурации с использованием виртуальных сред или Dual Boot официально не поддерживаются.
2. Дополнительное место может потребоваться для кэша. Временный кэш файлов требует примерно 3 ГБ свободного места на каждые 100 миллионов точек.
Примечание: Планшеты на Windows не поддерживаются.
Примечание: Использование двух видеокарт с SLI не поддерживается.
Примечание: Использование видеокарт, не соответствующих рекомендациям, может привести к случайным сбоям, графическим артефактам или повреждению данных.
Скачать брошюру

Есть вопросы?

Свяжитесь с нами, если у вас есть вопросы о решениях. Мы можем предложить вам специальные условия.

ФИО *
Телефон *
Email *
Поля, отмеченные * — обязательны к заполнению.

Совместимые 3D-сканеры

3D-сканер Creaform HandySCAN MAX

3D-сканер Creaform HandySCAN MAX

Портативный метрологический 3D-сканер для высокоточных измерений больших и сложных деталей

подробнее

Комплекс Peel 3.CAD

Комплекс Peel 3.CAD

3D-сканер и программное обеспечение для реверс-инжиниринга. Включает разные форматы экспорта данных.

подробнее

Фотограмметрия Creaform MaxSHOT Next

Фотограмметрия Creaform MaxSHOT Next

Инструмент для контроля качества продукции, инспекций. Метрологическая точность от 0,015 мм/м

подробнее

3D-сканер Peel 3

3D-сканер Peel 3

Измерительное устройство для применения в исследовательских и образовательных учреждениях

подробнее

3D-сканер Creaform Go!SCAN SPARK

3D-сканер Creaform Go!SCAN SPARK

Оцифровка сложных объектов за несколько минут с точностью до 0,050 мм

подробнее

3D-сканер Creaform MetraSCAN 3D

3D-сканер Creaform MetraSCAN 3D

Cверхточное сканирование объектов со сложными поверхностями

подробнее

3D-сканер Creaform HandySCAN BLACK

3D-сканер Creaform HandySCAN BLACK

Высокоточное сканирование объектов с точностью до 0,025 мм

подробнее

Часто задаваемые вопросы (FAQ)

Можно ли протестировать ПО?
Да, вы можете получить бесплатную демоверсию программного продукта и оценить, насколько ПО справится с вашей задачей. Заполните заявку, и наши специалисты свяжутся с вами в ближайшее время.
  • ПО предлагает пользователю широкий выбор новейших инструментов САПР и обработки сканов, позволяющих работать с любыми, в том числе самыми сложными, объектами в любых отраслях промышленности — от миниатюрных электронных компонентов до целых зданий
  • Программа совместима с большинством 3D-сканеров, доступных на рынке
  • Высокая производительность ПО: благодаря Design X предприятие сможет снизить затраты на выполнение проекта и сократить сроки выпуска продукта на рынок
Geomagic Design X — универсальный инструмент для обратного проектирования практически любых объектов на основе данных 3D-сканирования.

Процесс проектирования (реверс-инжиниринга) включает:

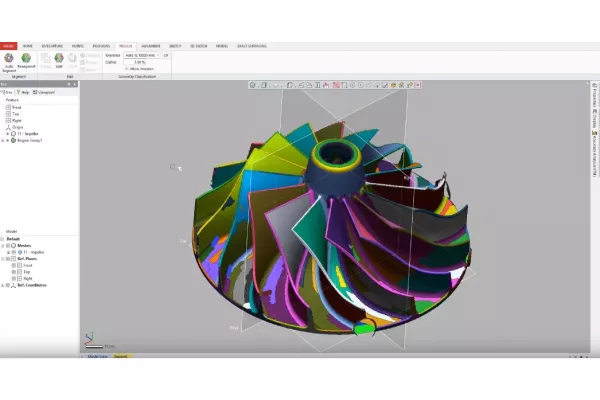

  1. Распознавание элементов
  2. Выравнивание сетки по оси координат
  3. Автоматическое создание деталей объекта с помощью встроенной системы моделирования

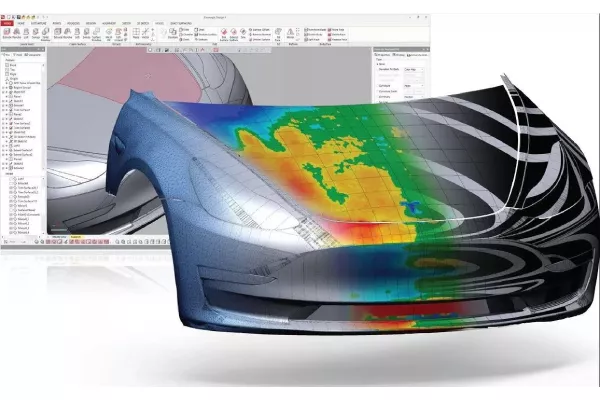

  4. Определение величины отклонения CAD-модели от результатов сканирования с использованием анализатора точности
  5. Создание эскиза сетки
  6. Выполнение выдавливания и получение элемента
  7. Преобразование поверхности

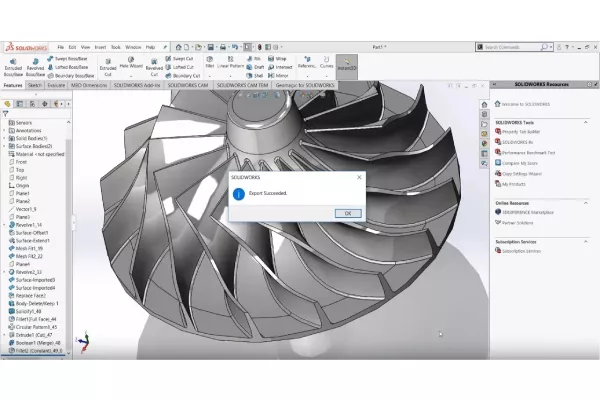

  8. Перенос в выбранную САПР с помощью функции Live Transfer
Design X работает с любым 3D-сканером с интерфейсом прямого доступа для популярных устройств.

Почему стоит заказать программное обеспечение в KERWAN?

Сферы применения Geomagic Design X

  • Машиностроение
  • Авиакосмическая промышленность
  • Автомобилестроение
  • Литейное производство
  • Нефтегазовая промышленность
  • Энергетика
  • Судостроение
  • Культура и искусство
