Когда компаниям необходимо заменить крупные сломанные или изношенные детали на новые, которые соответствуют точным размерам и функциональности, на помощь приходит процесс обратного проектирования. На этом этапе специалисты часто сталкиваются с существенными проблемами, связанными с размером заменяемых деталей. Инженеры должны убедиться, что новая деталь идеально вписывается в производственную среду, и оптимизировать процесс проектирования для минимизации итераций, которые могут вызвать задержки. Это требует точных измерений и понимания области крепления компонента.
Следовательно, конструкторам-проектировщикам нужны все необходимые данные для точного и эффективного создания модели САПР, без затрат многочисленных часов на интеграцию этой информации в программное обеспечение САПР.
Получение обширных и полных данных
Для сбора данных доступны две категории решений:
- Традиционные инструменты, такие как измерительные рулетки, штангенциркули и прочие, которые примеряются для простых измерений (например, расстояния между двумя точками) и документирования. Однако ручное измерение компонентов с большой и сложной геометрией может быстро стать трудоемким, что приведет к неполной или ненадежной информации
- Портативные метрологические устройства, такие как КИМ и сканеры дальнего действия, которые могут измерять крупные объекты, но получаемая точность часто недостаточна для идеального соответствия. В свою очередь портативные 3D‑сканеры точно фиксируют полные размеры больших площадей и целых объемов, оставаясь не подверженными влиянию нестабильности окружающей среды
Возможности 3D‑сканеров HandySCAN 3D MAX и ПО Scan‑to‑CAD для идеальных измерений
Чтобы обеспечить сверхточные измерения изделий, ведущий производитель 3D‑решений для оцифровки и обработки данных Creaform предлагает серию HandySCAN 3D|MAX, которая может одинаково хорошо захватывать мелкие детали и сканировать большие объемы благодаря функции Flex Volume.

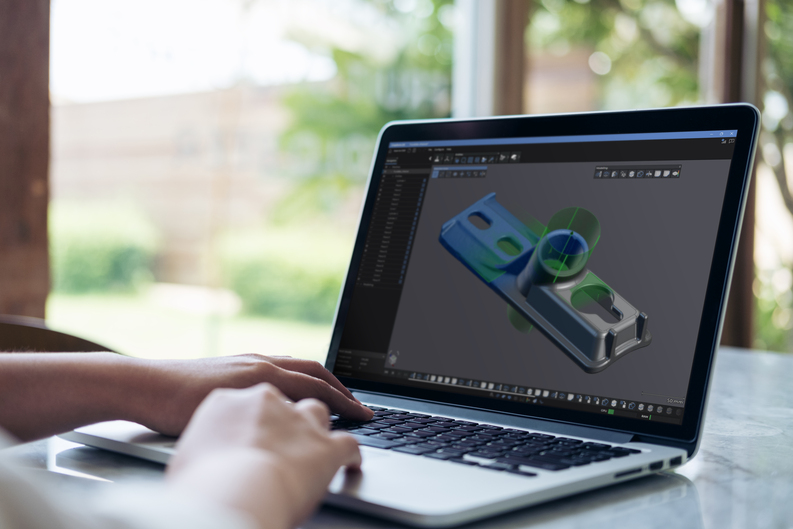

Чтобы упростить переход от сканирования к САПР, Creaform разработала интуитивно понятный программный модуль Scan‑to‑CAD в составе Creaform Metrology Suite. С помощью Scan‑to‑CAD после извлечения и выравнивания характеристик вся информация параметрически передается в программное обеспечение САПР, что позволяет инженерам легко создавать CAD-модели с редактируемыми параметрами, такими как размеры и ограничения.
Хотите оценить возможности прикладных модулей ПО Creaform Metrology Suite? Предлагаем вам бесплатно протестировать программные продукты и оценить, как они справятся с вашими задачами.
Быстрые измерения и удобный переход от сканирования к проектированию в САПР

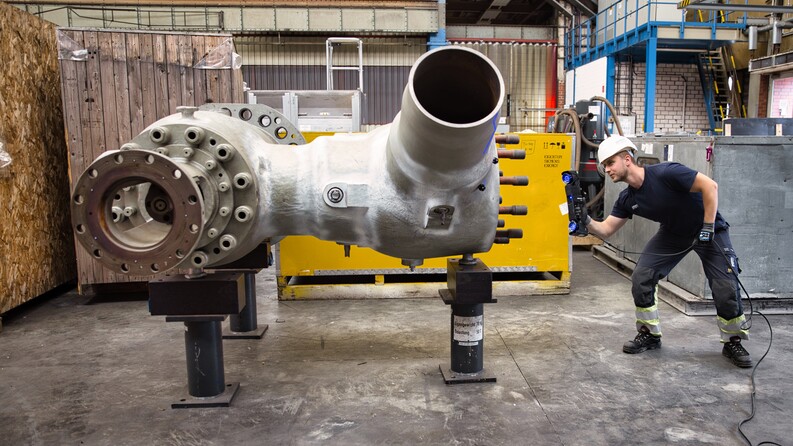

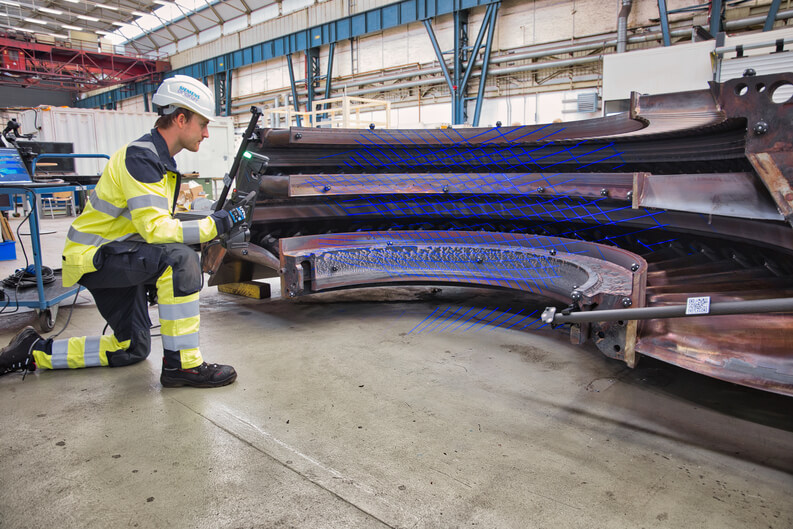

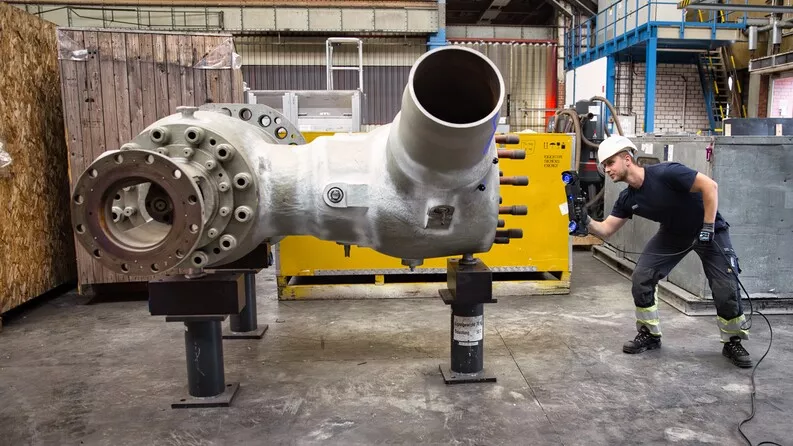

В отличие от традиционных методов измерения, ручные 3D‑сканеры позволяют получить полную информацию о детали всего за один сеанс измерения. Это устраняет необходимость в нескольких посещениях объекта для сбора недостающих данных, экономя компаниям драгоценное время и ресурсы. Благодаря серии HandySCAN 3D|MAX, захватывающей полные и точные данные 3D‑сканирования, проектировщики могут легко извлекать и выравнивать элементы, а также создавать параметрические поверхности. Интуитивно понятный интерфейс ПО Scan‑to‑CAD предоставляет наиболее полную информацию, позволяя быстрее переходить в САПР-программы для создания индивидуальных и оптимизированных под конкретные задачи проектов. Сокращая время, затрачиваемое на многочисленные итерации, специалисты могут ускорить процесс обратного проектирования в несколько раз. В результате сменные детали могут быть бесшовно интегрированы в существующие среды, обеспечивая идеальную подгонку и оптимальную производительность.
Хотите внедрить 3D‑сканирование на своем предприятии? Напишите нам, и наши специалисты предоставят подробную консультацию в ближайшее время.
