3D-сканер Creaform HandySCAN BLACK

Измерение объектов от 5 см до 4 м даже с самой сложной поверхностью

  • Точность измерений: до 0,025 мм
  • Скорость сканирования: до 1 800 000 измерений в секунду
  • Получение точных 3D‑моделей объектов даже с самой сложной поверхностью (матово-черная и блестящая)
  • Портативность и небольшой вес — всего 0,94 кг
  • Имеет международные сертификаты качества VDI/VDE 2634 Часть  3 и ISO 10360
заказать кп Онлайн-демонстрация

Решаемые задачи

  • Обратное проектирование с целью разработки продуктов
  • Контроль качества изделий прямо на производстве
  • Разработка и дизайн продуктов
  • Создание цифрового архива изделий
  • Ремонт и доработка изделий, анализ износа

Демонстрация 3D‑сканера онлайн

Узнайте, решит ли 3D‑сканер вашу задачу на производстве: оставьте заявку, и специалисты KERWAN 3D проведут бесплатную демонстрацию возможностей оборудования

Оставить заявку

Примеры внедрения

Повышение производительности ветрогенератора с помощью 3D‑сканера Creaform

Повышение производительности ветрогенератора с помощью 3D‑сканера Creaform
Оборудование
3D-сканер Creaform HandySCAN BLACK
Программный продукт Creaform VXmodel
Отрасль
Энергетика
Задача
Повысить производительность ветрогенератора на 10% за счёт удлинения лопасти ротара ветрогенератора
Что сделано
На высоте 65 м и при тяжёлых погодных условиях было проведено сканирование последних 7 метров лопасти ветрогенератора с помощью портативного 3D‑сканера HandySCAN BLACK. Полученная модель была в последствии обработана в программе VXmodel
Результат
  • Несмотря на сильный ветер, была проведена успешная работа по сканированию элементов ветроустановки. Два промышленных альпиниста работали на высоте 65 метров: один — с 3D‑сканером, второй — с ноутбуком. В это же время внизу инженер по эксплуатации Creaform с помощью Teamviewer просматривал результаты сканирования
  • Погрешность измерений составила менее 1 мм, благодаря встроенной функции динамической привязки, позволяющей перемещать 3D-сканер без потери качества данных
  • Проект был успешно реализован именно за счет применения портативного решения для 3D измерений HandySCAN BLACK, которое оказалось незаменимым при проведении подобного вида работ
узнать подробнее

Контроль качества трубопроводов на атомной электростанции

Контроль качества трубопроводов на атомной электростанции
Оборудование
3D-сканер Creaform HandySCAN BLACK
Программный продукт Creaform VXinspect
Отрасль
Атомная промышленность
Задача
Оценить состояние трубопроводов с целью обнаружения следов естественного разрушения, коррозии и механических повреждений, а также обеспечить непрерывный мониторинг и контроль их исправности
Что сделано
С помощью портативного 3D‑сканера HandySCAN 3D был проведен неразрушающий контроль. На основе полученных данных 3D-сканирования в ПО VXinspect и ПО Pipecheck осуществлен контроль качества трубопроводов
Результат
  • Получены точные и повторяемые результаты 3D‑сканирования с высоким разрешением
  • Проведен контроль качества и в максимально короткие сроки были выявлены потенциальные повреждения
  • Были качественно отсканированы крупногабаритные изделия, в том числе детали сложной геометрической формы с отражающей поверхностью (например, сопло)
  • Улучшено качество отчетности
узнать подробнее

3D-сканеры Creaform в проекте термоядерного реактора ITER

3D-сканеры Creaform в проекте термоядерного реактора ITER
Оборудование
3D-сканер Creaform HandySCAN BLACK
3D‑сканер Creaform MetraSCAN 3D
Отрасль
Энергетика
Задача
Необходимо выполнить строительство термоядерного реактора ITER, в частности, сборку токамака (установки, предназначенной для получения энергии из термоядерной реакции), состоящего из 9 секторов по 13 метров в высоту и 7 метров в ширину
Что сделано
Проведены надежное и точное 3D-сканирование пластин при помощи Creaform HandySCAN 700 и Creaform MetraSCAN
Результат
  • Проведено сканирование каждого элемента пространства, затем выполнен реверс-инжиниринг полученных данных для последующего использования в прецизионной обработке
  • Получены конечные элементы, точно подходящие по размеру к зазорам между секторами
  • При установке пластин зазор между ними и секторами сократился до 0,5 мм — расстояния, достаточного для получения качественного сварного шва
узнать подробнее

Как 3D-сканирование улучшает контроль качества в тяжелом машиностроении

Как 3D-сканирование улучшает контроль качества в тяжелом машиностроении
Оборудование
3D-сканер Creaform HandySCAN BLACK
Программный продукт Geomagic Control X
Отрасль
Машиностроение
Задача
Повысить качество продукции и перейти на более инновационную систему для первичного отбора образцов комплектующих и проверки серийных деталей
Что сделано
Было принято решение использовать портативный 3D‑сканер Handyscan, который генерирует точные и воспроизводимые 3D‑данные высокого разрешения. Встроенная технология TRUaccuracy обеспечивает динамическую привязку, так что измеряемую деталь можно перемещать в процессе 3D‑сканирования
Результат
Использование HandyScan позволило сэкономить время и деньги, поскольку Handyscan 3D прост в использовании и легко транспортируется в ручной клади. Сканер может оцифровать даже сложные изделия за очень короткое время, а производственное оборудование и детали могут быть проверены сразу на территории поставщика для более быстрого принятия решения
узнать подробнее

Технические характеристики

HandySCAN BLACK™|Elite HandySCAN BLACK+™|Elite
Разрешение 0,025 мм
Точность до 0,025 мм 0,025 мм
0,012 мм(1)
Объемная точность
(в зависимости от размера детали) 		0,020 + 0,040 мм/м 0,020 мм + 0,040 мм/м
0,020 мм + 0,015 мм/м(2)
0,012 мм + 0,015 мм/м(1)(2)
Диапазон размеров объекта (рекомендуемый) 0,05 – 4 м
Возможности измерения (на рабочем расстоянии 0,3 м) Штифт 0,750 мм
Отверстие 1,250 мм
Выступ 0,025 мм
Стенка 0,500 мм
Разрешение сетки 10,100 мм
Рабочее расстояние От 200 до 450 мм От 200 до 750 мм
Скорость измерений 1 300 000 измерений в секунду 1 800 000 измерений в секунду
Источник света 22 синие лазерные линии
(+ 1 дополнительная линия)		 30 синих лазерных линий
(+ 1 дополнительная линия)
Глубина резкости 250 мм 550 мм
Встроенное программное обеспечение VXelements
Формат экспорта данных .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Вес 940 г
Размеры (Ш × Д × В) 79 × 142 × 288 мм
Совместимое программное обеспечение 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Комплектация Позиционные метки для сканирования
Калибровочная панель
Блок питания
Кабель подключения, 4 метра
Противоударный кейс для переноски
Сертификаты EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Стандарт подключения 1 х USB 3.0
Гарантия 12 месяцев

(1) Производительность, полученная при использовании Limited Edition. Limited Edition обеспечивает повышенную точность за счет оптимизации процессов производства и калибровки.

(2) Характеристики получены с использованием масштабных линеек, входящих в комплект Accu+.

Скачать брошюру

Аксессуары в комплекте

Позиционные метки

Позиционные метки

Магнитные маркеры, которые можно располагать на железную поверхность или размещать на плоскости вокруг небольших изделий для последующего сканирования. Возможность повторного использования

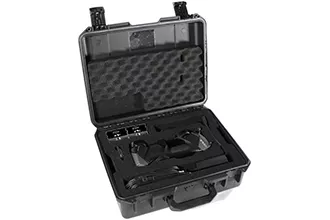

Противоударный кейс для переноски сканера

Противоударный кейс для переноски сканера

Водонепроницаемый, ударопрочный и пылезащитный кейс для транспортировки 3D-сканеров. Компактность и легкость кейса позволяют без проблем взять его с собой в салон самолета.

Блок питания

Блок питания

Кабель подключения

Кабель подключения

Кабель для подключения сканера к ПК

Есть вопросы?

Свяжитесь с нами, если у вас есть вопросы о решениях. Мы можем предложить вам специальные условия.

ФИО *
Телефон *
Email *
Поля, отмеченные * — обязательны к заполнению.

Совместимые программные продукты

Программный продукт Creaform VXmodel

Программный продукт Creaform VXmodel

Обработка данных сканирования для 3D‑печати или экспорта в САПР

подробнее

Программный продукт Creaform VXinspect

Программный продукт Creaform VXinspect

Контроль геометрии 3D-модели

подробнее

Программный продукт Geomagic Control X

Программный продукт Geomagic Control X

ПО для контроля геометрии и качества при работе с 3D‑моделями и CAD‑моделями

подробнее

Программный продукт Geomagic Design X

Программный продукт Geomagic Design X

Обратное проектирование на основе данных 3D‑сканирования

подробнее

Часто задаваемые вопросы (FAQ)

Можно ли посмотреть и протестировать сканеры?
Да, наши эксперты готовы провести бесплатную онлайн-демонстрацию 3D-сканера. Вы сможете оценить, насколько оборудование справится с вашей задачей. Заполните заявку, и наши специалисты свяжутся с вами в ближайшее время.
3D-сканеры HandySCAN BLACK|Elite и BLACK+|Elite измеряют любые детали размером от 5 см до 4 м.
До 0,025 мм.
Для начала работы с HandySCAN BLACK вам потребуется всего 2 минуты.
3D-сканеры HandySCAN BLACK и BLACK|Elite просты в использовании и не требуют специальных навыков от пользователя. Специалисты KERWAN 3D также проводят обучение заказчиков работе с оборудованием и программными продуктами, что позволяет максимально упростить процесс внедрения 3D-сканирования в ваше производство.
Да, решения позволяют проводить сканирование блестящих, хромированных и матово-черных деталей без использования матирующего спрея.
Гарантия от производителя 1 год на детали и качество сборки. Также на оборудование распространяется страховка от инцидентов.
