Знакомая проблема: деталь есть, а документации нет. На многих предприятиях – в горнодобыче, нефтегазе, энергетике, машиностроении – годами работает оборудование, на которое нет актуальных чертежей. Оригинальная документация утеряна, вывезена поставщиком или никогда не передавалась. Когда деталь выходит из строя, начинается привычный процесс: обмер рулеткой, эскиз на миллиметровке, попытки воспроизвести «на глаз». Результат – долгие простои, брак и часто – невозможность изготовить замену.
Ситуация усугубляется, когда оборудование импортное. Логистические сложности, долгое ожидание поставки и рост цен зачастую делают закупку оригинальных запчастей нерентабельной. Предприятия вынуждены искать локальных изготовителей, но им нужна документация – чертежи, спецификации, допуски.
На помощь приходят 3D-сканеры. Но само по себе сканирование – только половина дела. Ключевой этап, который превращает цифровую копию в реальный инструмент производства, – разработка конструкторской документации.
Что такое КД и зачем она нужна
Конструкторская документация представляет собой комплект документов, по которым изготавливают изделие. В него входят чертежи деталей, сборочные чертежи, спецификации, технические требования, допуски и посадки. Без КД завод-изготовитель не возьмет заказ: у него не будет понимания, что именно и с какой точностью нужно произвести.
Разработка КД – процесс, который традиционно выполняет конструкторский отдел. Инженер берет чертеж, строит модель, выпускает документацию. Но что делать, если чертежа нет? Именно здесь 3D-сканирование и последующее моделирование закрывают пробел.
От физической детали к готовому комплекту документации
Рассмотрим процесс поэтапно.

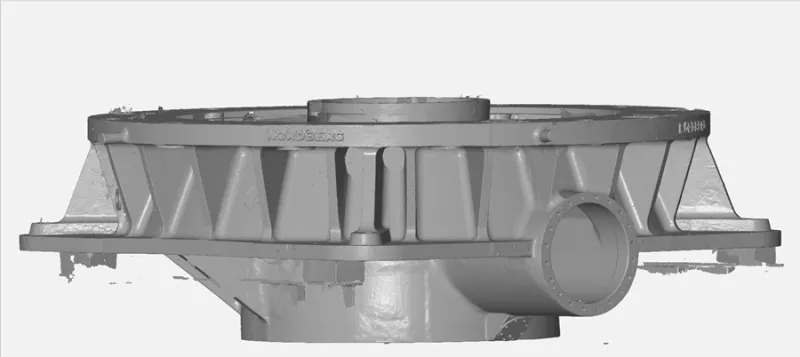

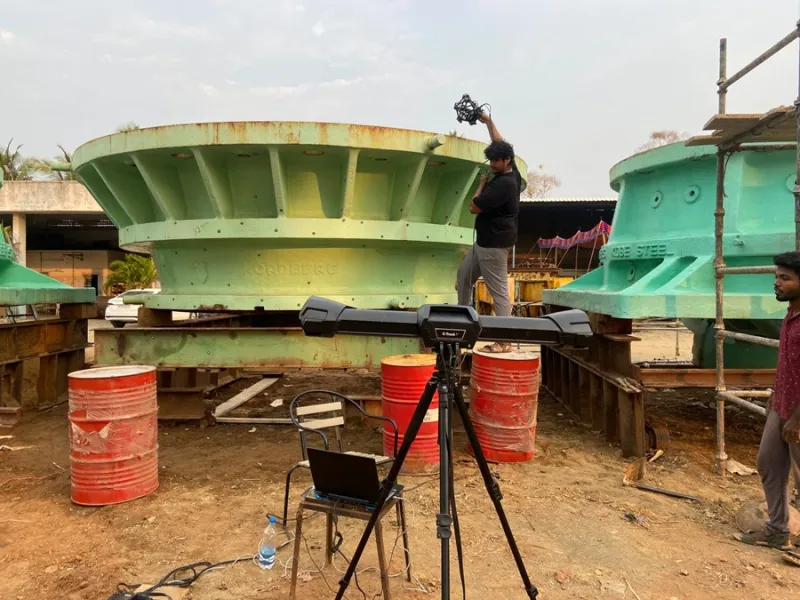

1 шаг: 3D-сканирование. Специалист оцифровывает деталь с помощью портативного сканера, например, Creaform HandySCAN 3D. В результате получается облако точек – точная цифровая копия поверхности. Точность достигает 8–30 микрон, что позволяет фиксировать даже незначительные особенности геометрии.
2 шаг: 3D-моделирование. Данные сканирования обрабатываются в специализированном программном обеспечении, например, Geomagic Design X. Инженер не просто обводит облако точек. Он анализирует изделие, распознает отдельные элементы: плоскости, отверстия, фаски, скругления. На основе этого строится параметрическая твердотельная модель в CAD-системе (SolidWorks, КОМПАС-3D, NX и др.), при необходимости ее экспортируют в STEP или IGES. Такая модель остается редактируемой, и в нее можно вносить изменения.
3 шаг: разработка конструкторской документации. Опираясь на CAD-модель, конструктор выпускает полный комплект документации. Это рабочие чертежи деталей, сборочные чертежи, спецификации и технические требования. Все документы оформляются по ЕСКД (ГОСТ серии 2) или СТ РК, то есть по стандартам, которые понимает любой завод.
4 шаг: передача заказчику. Вы получаете не просто файл, а готовый пакет, который можно отправить на любое предприятие, местное или зарубежное. Изготовитель берет чертежи и производит деталь.
Что не покажет сканер: износ, допуски, материал
3D-сканер фиксирует геометрию детали такой, какая она есть сейчас. Но для изготовления этого недостаточно: в чертеже должны быть номинальные размеры, допуски, материал и требования к обработке. Эту часть работы выполняет конструктор.
Восстановление номинальной геометрии. Деталь, которая проработала годы, изношена: стерты рабочие поверхности, есть забоины, деформации, следы ремонта. Если просто перенести скан в чертеж, получится документация на изношенную деталь. Поэтому инженер восстанавливает исходную геометрию по неизношенным участкам, сопрягаемым деталям и стандартным размерным рядам. Например, посадочная шейка вала диаметром 49,87 мм, скорее всего, изначально была 50 мм, а резьба соответствует стандартному шагу.
Допуски и посадки. Сканер измеряет конкретный экземпляр, а не поле допуска. Допуски, посадки и шероховатость конструктор назначает исходя из функции детали: как она сопрягается с другими элементами узла, какие нагрузки воспринимает, в каких условиях работает. Опорой служат стандарты ЕСКД и ISO. Если узел доступен, сканируют и ответные детали – так посадки подбираются точнее.
Материал и термообработка. Марку стали по цифровой модели не определить. Для этого используют спектральный анализ химического состава, замер твердости, при необходимости – металлографию. По результатам подбирают материал, в том числе аналог импортного сплава, доступный у местных поставщиков, и режим термообработки.
В итоге заказчик получает не копию детали «как есть», а инженерно обоснованную документацию на деталь «как должно быть».
Где это востребовано
В горнодобывающей промышленности оборудование работает в экстремальных условиях, и детали изнашиваются очень быстро. Детали дробилок, конвейерные барабаны, звездочки цепных приводов, седла клапанов регулярно выходят из строя. При этом оригинальных чертежей на технику 1980–1990-х годов часто просто нет. 3D-сканирование с последующей разработкой КД позволяет создать документацию на изношенную деталь, изготовить дубликат и восстановить работоспособность узла.
В нефтегазовом секторе остро стоит проблема импортных комплектующих. Задвижки, манифольды, корпуса превенторов, насосные агрегаты – сложные детали, которые невозможно обмерить вручную с нужной точностью. 3D-сканер и последующая разработка конструкторской документации дают возможность разместить заказ у локального изготовителя и не зависеть от импорта.
В энергетике оборудование эксплуатируется десятилетиями. Рабочие колеса турбин, лопасти, фланцы требуют периодического обследования и восстановления. Сканирование во многих случаях проводится без демонтажа, а благодаря КД, полученной после 3D-измерений, можно быстро изготовить замену или восстановить изношенный элемент.
В машиностроении часто встречаются нестандартные кронштейны, переходники, адаптеры под импортное оборудование, которые проектировались прямо в металле, без документации. 3D-сканирование помогает превратить физическую деталь в готовый проект для производства.
4 выгоды разработки КД по 3D-скану
- Скорость. Традиционный путь – обмер, эскиз, чертеж, пробное изготовление, доработка – может занимать недели. С 3D-сканированием срок сокращается до нескольких дней. Для простых деталей путь от сканирования до готового комплекта документации занимает от одного рабочего дня.
- Точность. Ручной обмер дает погрешность, которая может привести к браку. CAD-модель, построенная по данным сканирования, минимизирует ошибки ручного обмера. Точность сканера – до 8 микрон.
- Независимость от импорта. Наличие КД позволяет разместить заказ на любом заводе. Вы не привязаны к оригинальному поставщику.
- Возможность модернизации. Полученная CAD-модель – это не просто копия. Ее можно редактировать: улучшить конструкцию, изменить материал, оптимизировать геометрию для повышения ресурса. КД создается уже с учетом этих изменений.
В ваших руках – весь пакет КД
Результат работы – полный комплект, готовый для производства:
- CAD-модель – редактируемая параметрическая модель в формате CAD-системы (например, SLDPRT для SolidWorks), а также в STEP, IGES для передачи на производство;
- рабочие чертежи по ЕСКД / СТ РК – с размерами, допусками, материалами, термообработкой;
- сборочные чертежи и спецификации – если деталь является частью узла;
- технические требования – условия эксплуатации, покрытия, методы контроля.
Этот пакет можно передать любому изготовителю. Завод берет документацию и производит деталь.
Проблема отсутствия конструкторской документации – одна из самых болезненных для предприятий Казахстана. Она приводит к простоям, зависимости от импорта и невозможности оперативного ремонта. 3D-сканирование с последующей разработкой КД предлагает решение: за несколько дней вы получаете полный пакет документов на деталь, которой «официально не существует».
Если у вас есть оборудование без чертежей, изношенные детали или необходимость воспроизвести импортный узел, обращайтесь в KERWAN. Мы выполняем услуги 3D-сканирования, создания CAD-моделей и разработки конструкторской документации по ЕСКД / СТ РК. Выезжаем на объект, работаем с деталями любого размера. Кроме того, у нас вы можете приобрести готовое решение – 3D-сканер и ПО от ведущих мировых производителей.
